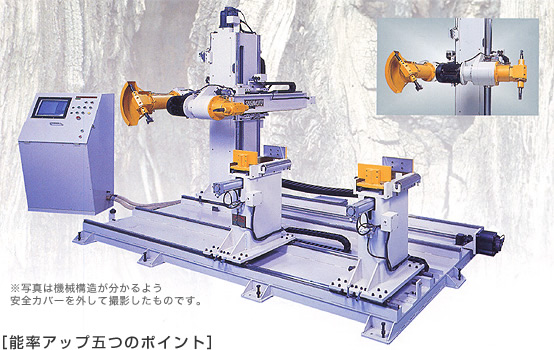

NC登り梁加工機NC-EN2+2
加工パターン選択で多彩な加工＆美しい仕上がり
加工軸の角度入力により、多様な登り勾配に対応
4軸型なら小口から上面・側面までワンパスで加工
パスライン上で加工する方式が省スペースを実現
画面で形状を確かめながら迅速・確実なプログラミング
機械仕様
| 緒元/型式 | NC-EN2+2 | |
| 加工寸法 | 最大加工幅 | 270mm（Max.300mm） |
| 最小加工アリ | W30xH48xD24mm（直径46刃物）※ | |
| 最大加工高 | 500mm | |
| 最大加工勾配 | インバータ | |
| 主軸 | 駆動 | 一尺三寸五分（55度） |
| 軸径 | 直径32 | |
| 回転数 | 1軸 | 平刃 （寸法形状は打合せによる） |
| 2軸 | アリ刃 （寸法形状は打合せによる） | |
| 3軸 | 平刃 （寸法形状は打合せによる） | |
| 4軸 | アリ刃 （寸法形状は打合せによる） | |
| 電動機 | 主軸 | 3.7kw |
| X軸 | 2.0kw（サーボ） | |
| Y軸 | 0.4kw（サーボ）x2 | |
| Z軸 | 3.0kw（サーボブレーキ付） | |
| θ軸 | 0.4kw（サーボブレーキ付） | |
| 送材速度 | 1～8m/min（変速）x2 | |
| 位置決め表示 | レーザ | |
| 小口軸ストローク | X軸（左右） | 2000mm |
| Y軸（前後） | 500mm | |
| Z軸（上下） | 1200mm | |
| 横軸ストローク | X軸（左右） | 2000mm |
| Y軸（前後） | 700mm | |
| Z軸（上下） | 1200mm | |
| [註]たる木当り欠き、尺三寸勾配、材幅150mmの時口脇深さ15mmとする | ||
| バイスストローク 左右 | 2200mm | |
| 機械寸法 | W3400xD2700xH2400mm | |
| 機械重量 | 約4500kg | |
制御仕様
| 制御軸 | NC-EN2+2 | |
| 最小設定単位 | 4軸（X、Y、Z、θサーボ軸） タレット軸（2ツール） 主軸（インバータ制御） | |
| 送り速度指令 | 0.1mm | |
| 表示部 | 早送り速度（JOG速度）可変/補間送り速度 | |
| 制御装置 | パソコンNC | |
| 手動 | 原点設定 | 自動原点復帰 |
| 直線送り | 各軸JOGによる移動が可能 （リモコンによる手動切削） | |
| 自動 | ワーク検出 | なし |
| 形状加工 | 直材 | |
| サイクル | 全自動運転可能 | |
※アリストレート部は46mm以上とする。
【注】仕様は4軸モデル。2軸型のNC-EN2も用意しています。
●加工形状は、使用刃物によって変わりますので、あらかじめ打合せが必要となります。
●基本刃物による上面加工に深さ制限があります。
●OP加工データの外部作成（FDによるデータ移動）
基本ソフト
[1.2軸の加工パターン]
小口加工
- カブトアリ掛け（雄）
- アリ掛け（雄）
- 柱おとし
- 柱差し
- 平ホゾ/寄せホゾ
- 胴差し
- 梁差し
- 柱ホゾ穴
- 柱もたせ
- 始点書き込み
斜め加工
- タル木彫り
- 斜め加工
上面加工
- 相欠き
- 渡り顎欠き
[3.4軸の加工パターン]
- 側面加工
- アリ
- 大入れ（雄）
- 母屋欠き
- 当たり欠き
※NC-EN2は3,4軸による加工不可
